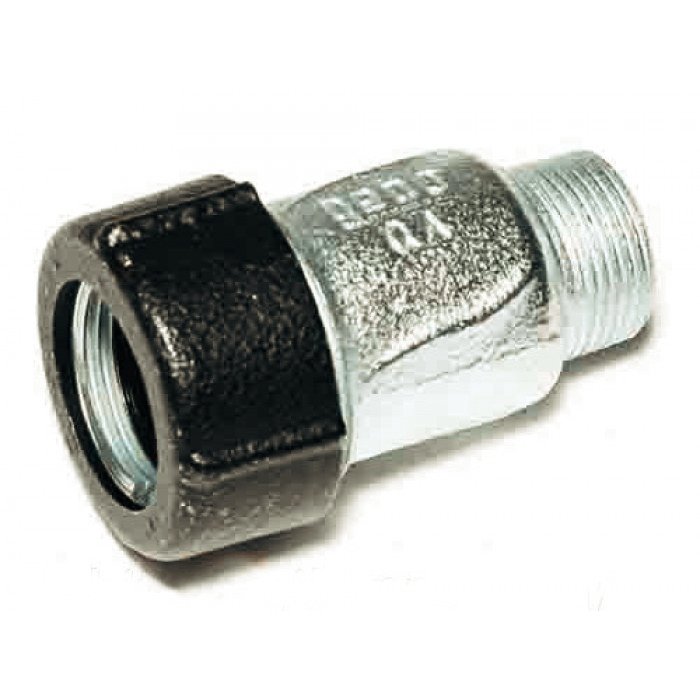

 Обжимные цанговые соединения изготовлены из ковкого оцинкованного чугуна для стальных труб (2" дюйма), наружный диаметр трубы в диапазоне 59,7 - 63,6 мм с переходом на 2" дюйма с наружной резьбой.
Соединители из серии "Тип AK" производитель Gebo Quick предназначены для соединения со стальными трубами переходом на наружную резьбу без электро-газо-сварки и без нарезания резьбы на трубе. Цанговые соединители предназначены для следующих труб: стальных черных, стальных оцинкованных, полиэтиленовых. Они используются в системах воздухопроводов, питьевого водоснабжения температурой максимум до 25 °C, в системах отопления и технических водопроводах с участками температуры до 80 °C.

Технические характеристики

Артикул: AK 17.195.00.06
Резьба: 2" наружная
Диаметр под трубу / диапазон: 50 мм / от 59,7 до 63,6 мм
Соединение / предназначение: прямое / для труб стальных и полиэтиленовых
Материал: кованый чугун оцинкованный
Рабочая температура: до 25 °C питьевая / до 80 °C технический водопровод
Рабочее давление: до 10 бар
Производитель: Гебо GEBO Quick
Гарантия производителя: 5 лет
Инструкция по монтажу GEBO Quick
1. Соединительная часть трубы должна быть максимально ровно отрезана. Край трубы без заусенцев, чтобы не повредить уплотнительное кольцо, без краски, без ржавчины, без наружного электросварного шва, неровностей, гладкая, ровная круглая поверхность для прочного соединения.
2. При монтаже следующие детали должны быть установлены с наружной стороны строго в такой последовательности: конусовидная гайка - обжимное кольцо - распорное кольцо - уплотнительное резиновые кольцо.
3. Уплотнительное кольцо должно находиться на расстоянии не более 10 мм от конца трубы.
4. Обратная часть переходника одевается на на конец трубы аккуратно, чтобы уплотнительное кольцо нормально (без повреждений) вошло в отверстие самого корпуса.
5. При затягивании обжимной гайки обязательно корпус соединителя держать ключом очень крепко, для того чтобы данный фитинг не крутился на трубе во избежание деформации и повреждения уплотнительного кольца.
6. Нормативные показатели усилий затяжки обжимной гайки динамометрическим ключом следующие: от 1/2" до 1" = 120 Нм / 1 1/4" до 2" = 150 Нм.

Характеристики
Диаметр резьбы (дюйм)
2"
Тип резьбы
наружная, обжим резьба
Материал
чугун оцинкованный
Гарантия производителя
Да
